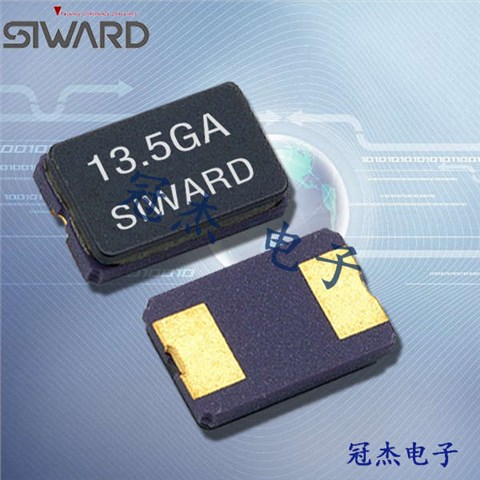

希華晶振,石英晶振,CGX-50322晶體

產品簡介

尺寸:5.0*3.2mm 頻率:8.000MHZ~54.000MHZ 二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

產品詳情

1XQJX

XH-1 希華晶振，石英晶振，CGX-50322晶體，從人工晶棒長成到最終產品，透過最佳團隊組合及先進之生產技術，建立完整的產品線，包含人工水晶、石英晶片、SAW WAFER，以及石英晶振、石英晶體振蕩器、石英晶體濾波器、溫補晶振及電壓控制型產品等，以健全的供應煉系統，為客戶提供全方位的服務。
希華電子通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇

2GGCS

XH-2

希華晶振規格	單位	CGX-50322晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	8.000MHZ~54.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6(標準), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, www.ljbzc.com
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF ,12PF,16PF,18PF,20PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

3CC

XH-3

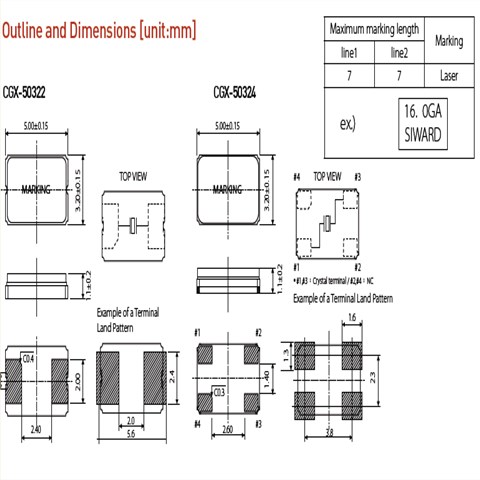

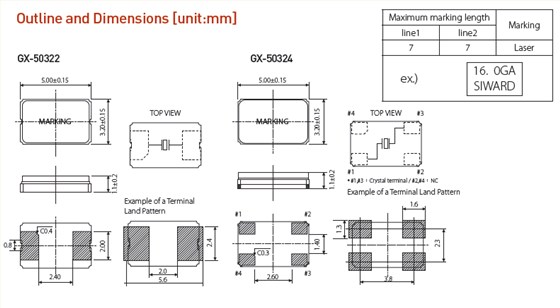

GX-50322 GX50324 5032

4ZYSX

XH-4 晶體產品線路焊接安裝時注意事項
耐焊性：
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
（1）柱面式產品和DIP產品

晶振產品類型	晶振焊接條件
插件晶振型,是指石英晶振采用引腳直插模式的情況下比如：橢圓形引腳插件,圓柱晶體引腳插件	手工焊接+300°C或低于3秒鐘請勿加熱封裝材料超過+150°C
SMD型貼片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情況下,有些型號晶振高溫可達260°,有些只可達230°	+260°C或低于@最大值 10 s 請勿加熱封裝材料超過+150°C

(2)SMD產品回流焊接條件圖
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷.請聯系我們以便獲取相關信息.

回流焊曲線圖
盡可能使溫度變化曲線保持平滑：

5HBFZ
