在日益網絡化的時代應用程序，例如物聯網領域，以及汽車行業迫切需要變革，越來越多的應用程序也適用于手表石英溫度范圍。今天–40°C至+85°C已經是標準溫度，是要求的105°C甚至125°C的情況并不罕見，更多盡管這些溫度對于石英的純函數。在設計方面帶石英表，特別注意音叉貼片石英晶體適當?shù)钠噾?yīng)用，如需要非常高的精度，在擴展的溫度范圍內，這也是制造商面臨的挑戰。

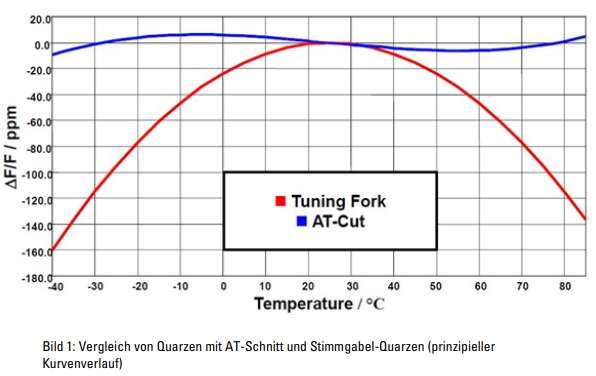

可以看出，尚未對AT切割（最常見的石英切割）的石英起作用的工作溫度，音叉石英可以很快導致區域的大偏差。音叉石英的熱特性，在設計中經常被忽視或考慮不足，導致應用程序的故障和用戶的不滿。盡管石英不符合數據表中規定的規格，但仍被錯誤地認為質量差，完全符合規范。

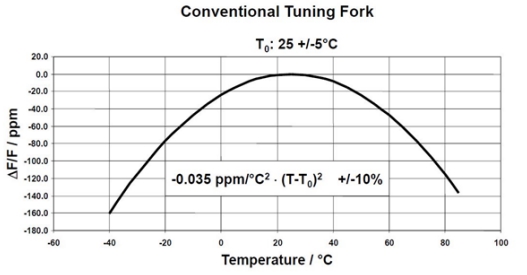

圖2:聲帶夸克的溫度通量(高于溫度的頻率偏差) 偏差 [ppm] = -PC [ppm/°C2 (T-T0) 2 描述在 頂點向下打開的拋物線的坐標系,T0 = +25 °C ±5 °C (溫度對應)

溫度響應（頻率偏差高于溫度）石英是以下公式：

偏差[ppm]=–PC [ppm/°C2 ] · (T–T0) 2 ±10 %
在坐標系中，這對應于底開寓言，頂點在T0=25°C±5°C（參考溫度），如圖2至被識別。系數PC（拋物線系數），此處數據表中給出了示例-0035，以及代表比喻的“陡峭”程度。溫度行為的最重要參數手表石英。此參數也是公差，例如±10%。

可以看出,只要操作中偏離參考溫度,石英就會隨之而來,甚至更強, 離25°C越遠。在這種情況下,在+125°C下是典型的-350ppm;包括所有公差(。B. 承載能力)可以大大提高。安基發布極其罕見的6G無線專用SMD晶振C5S-16.000-10-1530-X-R.

這可能不適用于時鐘方塊僅使一個待機控制器保持活力的應用程序。是否Application在精確的時間基礎上,或依賴于RTC(實時時鐘),因此即使是最小的時間誤差也可能在一年內非常大。 十分鐘并不罕見。

型號	供應商	類型	說明
S7A33025-156.250-P-X-R	Aker Technology	表面貼裝晶體振蕩器	Clock Oscillator LVPECL - Complimentary Output 5.0 x 7.0 mm Surface Mount - 6 Pad
S11805T-27.000-X-R	Aker Technology	表面貼裝晶體振蕩器	Oscillator XO 27MHz ±50ppm 15pF CMOS 55% 1.8V Automotive 4-Pin Ultra Mini-CSMD
S733025T-10.000-15-R	Aker Technology	表面貼裝晶體振蕩器	Clock Oscillator Low Profile 5.0 x 7.0 millimeter Surface Mount
S33305T-50.000-X-R	Aker Technology	表面貼裝晶體振蕩器	Clock Oscillator Low Profi le 2.5 x 3.2 millimeter Surface Mount
S11805T-12.000-X-R	Aker Technology	表面貼裝晶體振蕩器	Oscillator XO 12MHz ±50ppm 15pF CMOS 55% 1.8V Automotive 4-Pin Ultra Mini-CSMD
S7A33025-125.000-P-X-R	Aker Technology	表面貼裝晶體振蕩器	Clock Oscillator LVPECL - Complimentary Output 5.0 x 7.0 mm Surface Mount - 6 Pad
CTP332.76812.520R	Aker Technology	石英晶體	Crystal 0.032768MHz ±20ppm (Tol) 12.5pF 50000Ohm 4-Pin SMD T/R
CTS232.76812.520R	Aker Technology	石英晶體	Crystal 0.032768MHz ±20ppm (Tol) 12.5pF FUND 65000Ohm 2-Pin SMD T/R
C16-26.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 26MHz ±15ppm (Tol) ±30ppm (Stability) 10pF 4-Pin CSMD T/R
C3E-25.000-8-50100-X1-R	Aker Technology	石英晶體	Crystal 25MHz ±50ppm (Tol) ±100ppm (Stability) 8pF FUND 100Ohm Automotive 4-Pin SMD T/R
C3E-25.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 25MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-20.000-12-1530-X-R	Aker Technology	石英晶體	Crystal 20MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 100Ohm 4-Pin SMD T/R
C16-27.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 27MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 120Ohm 4-Pin SMD T/R
C1E-24.000-12-1530-X-R	Aker Technology	石英晶體	Crystal 24MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 100Ohm 4-Pin SMD T/R
C5S-16.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 16MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 50Ohm 4-Pin SMD T/R
C3E-16.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 16MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-37.400-12-1530-X-R	Aker Technology	石英晶體	Crystal 37.4MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 80Ohm 4-Pin SMD T/R
C1E-32.000-12-1530-X-R	Aker Technology	石英晶體	Crystal 32MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 80Ohm 4-Pin SMD T/R
C3E-26.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 26MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C2E-26.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 26MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-50.000-12-1530-X-R	Aker Technology	石英晶體	Crystal 50MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 60Ohm Automotive 4-Pin SMD T/R
C1E-27.000-12-1530-X-R	Aker Technology	石英晶體	Crystal 27MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 100Ohm 4-Pin SMD T/R
C1E-54.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 54MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 60Ohm Automotive 4-Pin SMD T/R
C3E-40.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 40MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 50Ohm 4-Pin SMD T/R
C1E-20.480-10-1530-X-R	Aker Technology	石英晶體	Crystal 20.48MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C2E-16.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 16MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-40.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 40MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 60Ohm 4-Pin SMD T/R
C1E-48.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 48MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 60Ohm 4-Pin SMD T/R
C1E-30.720-10-1530-X-R	Aker Technology	石英晶體	Crystal 30.72MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 80Ohm Automotive 4-Pin SMD T/R
C3E-27.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 27MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-27.120-10-1530-X-R	Aker Technology	石英晶體	Crystal 27.12MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-30.000-12-1530-X-R	Aker Technology	石英晶體	Crystal 30MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 80Ohm 4-Pin SMD T/R
C1E-24.576-10-1530-X-R	Aker Technology	石英晶體	Crystal 24.576MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm Automotive 4-Pin SMD T/R
C7S-6.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 6MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 110Ohm 4-Pin SMD T/R
C2E-25.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 25MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-36.000-12-1530-X-R	Aker Technology	石英晶體	Crystal 36MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 80Ohm Automotive 4-Pin SMD T/R
C5S-8.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 8MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 150Ohm Automotive 4-Pin SMD T/R
C3E-18.432-10-1530-X-R	Aker Technology	石英晶體	Crystal 18.432MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C2E-24.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 24MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-44.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 44MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 60Ohm 4-Pin SMD T/R
C3E-48.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 48MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 50Ohm 4-Pin SMD T/R
C16-32.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 32MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-26.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 26MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-20.480-12-1530-X-R	Aker Technology	石英晶體	Crystal 20.48MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 100Ohm Automotive 4-Pin SMD T/R
C2E-20.000-10-1530-X-R	Aker Technology	石英晶體	Crystal 20MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R

硬件解決方案,Z。B. 通過調整負載能力或“發送”電路來匹配電路 溫度曲線,只有在一個狹窄的溫度范圍內(例如,手表)才有希望。

對于依賴于精確時間基準或需要長時間精確計時的應用(例如:B. 計量/耗電量記錄),必須通過軟件補償?shù)湫偷臏囟惹€,同時 定期安排時間,無論如何安排主人(數據收集器,無線電時鐘,人) 只有這樣才能保證應用程序的正確和可靠的功能。

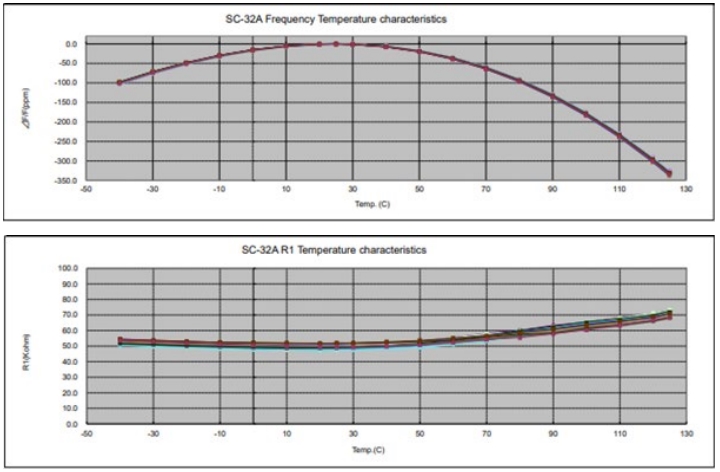

圖3顯示溫度 一個測量的時鐘夸克, PC=(0.3±10%)ppm/°C2 ,何處描述的行為 再次變得比在 理論曲線

從圖4可以看出, 共振電阻(ESR) 溫度升高容易增加手表的石英低ESR擴展

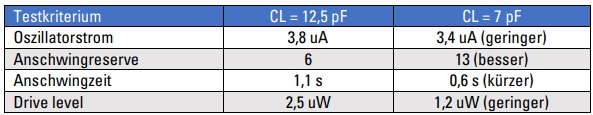

為了確定低負載石英的優點,我們分別使用了兩個12.5pF的石英表。7pF的比較作為 振蕩器IC服務于 74HCU04,表1所示的低負載能力石英具有優勢。
