PETERMANN晶振的每個產品設計師每天都必須處理電磁兼容性（EMC）或電磁干擾（EMI）問題，尤其是在使用石英振蕩器等頻率確定組件時。安裝在石英晶體振蕩器中的IC產生陡峭、鋒利的側面，并產生強烈的諧波泛音。擴頻振蕩器是解決這一問題的一種方法，但在許多應用中，它們無法使用。例如，對于±0.5%的中心擴展，輸出頻率在fout±0.5%的范圍內進行調制。給定頻率為33.333或66.666 MHz，±0.5%的頻率調制意味著頻率調制范圍為33.333MHz±166.665kHz或6.6666 MHz±333.330kHz——對于精確計時來說太大了。這些應用通常只允許±50 ppm，或者換句話說，小于100倍。±50ppm的頻率穩定性相當于33.333MHz下±1.66665 kHz的公差，或66.666MHz下±3.3333kHz石英晶振的公差。在這種情況下，到目前為止，開發人員不得不采取非常昂貴的措施來減少EMC–EMI。這已經沒有必要了。Landsberg am Lech的Petermann Technik基于創新的IC技術——下一代時鐘——提供了一系列具有SoftLevel輸出信號的高度多樣化的SMD硅時鐘振蕩器。SoftLevel技術是一種可編程輸出信號，其中LVCMOS輸出信號的諧波泛音可以通過延長上升時間和下降時間來顯著降低。SoftLevel技術允許根據各自的客戶要求精確調整輸出信號。

軟級別功能的作用

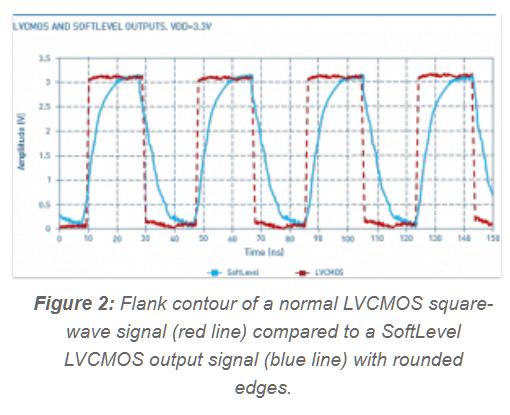

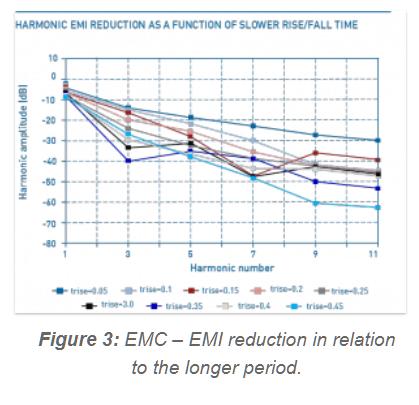

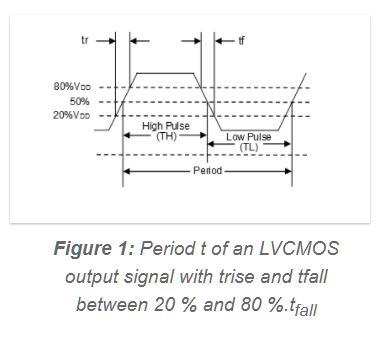

圖1顯示了LVCMOS輸出信號的周期t，其中trise和tfall在20%和80%之間。圖2顯示了在+3.3 VDC電源電壓下，與軟電平LVCMOS輸出信號（藍線）相比，有源晶振，正常LVCMOS方波信號（紅線）的側面輪廓。該圖清楚地顯示了SoftLevel函數如何繞過方波的邊緣（產生類似鯊魚鰭的形狀），從而顯著降低諧波泛音。圖3顯示了EMC–EMI衰減（奇次諧波泛音）與輸出信號周期t的關系。trise和tfall與時鐘信號的周期t成比例地表示。

trise和tfall可以在t的0.05至0.45（5%至45%）的范圍內延長。如果trise和tfall與基本信號相比延長5%，則信號形狀非常接近原始方波信號。在高達45%的延長時，輸出信號的形狀越來越像鯊魚鰭，并且在11次諧波泛音時EMC–EMI衰減大于-60 dB。對trise和tfall進行如此簡單的調整是一個巨大的價值。

SoftLevel函數讓開發者付出了什么代價？

沒有，因?yàn)镾oftLevel功能是LPO、LPOP、HTLPO、WTLPO、UPO、HTLPO-AUT和WTLPO-AUT系列SMD硅時鐘振蕩器的標準功能。（AUT=AEC-Q100中定義的汽車）。這些振蕩器系列還可在尺寸為7毫米x 5毫米、5毫米x 3.2毫米、3.2毫米x 2.5毫米、2.5毫米x 2.0毫米和2.0毫米x 1.6毫米貼片晶振的標準外殼中使用，因此可以放置在現有的PCB布局上，作為石英振蕩器的直接替代品。

為了讓PETERMANNTECHNIK的內部工程部能夠根據應用程序的具體需求為客戶提供最佳建議并對產品進行編程，開發人員必須在應用程序中始終準確說明他可以接受的trise/tf。正是這種編程——trise/tball的延長——實現了諧波泛音衰減。在SMD硅時鐘振蕩器電路設計中，Petermann Technik的專家建議在電源電壓和接地引腳之間使用0.1μF去耦電容器。這大大減少了電源電壓的影響。

SMD硅時鐘振蕩器的其他優勢

上述系列的SMD硅時鐘振蕩器也可用于2.25至3.63 VDC的電源電壓范圍。振蕩器可以由該VDD范圍內的任何電源電壓驅動（例如2.5 VDC±10%、2.8 VDC±10%，3.0 VDC±10%或3.3 VDC±10%）。因此，產品開發人員只需要將一個振蕩器限定為四個經典電源電壓。這一標準功能為開發人員節省了大量的組件鑒定資金，為供應鏈經理節省了大量資金，用于采購、管理和存儲數量少得多的組件。

批量購買的零部件價格較低。當然，SoftLevel功能也可以作為標準功能在2.25到3.63 VDC的VDD范圍內使用。作為另一個標準功能，貼片晶體SMD硅時鐘振蕩器具有非常嚴格的頻率公差，例如±20 ppm@?40/85°C、±30 ppm@?40/105°C和±50 ppm@?40/125°C。當然，AEC-Q100兼容振蕩器（HTLPO-AUT和WTLPO-AUT）也具有上述所有功能。

SMD硅時鐘振蕩器的EMC–EMI特性可以通過使用SoftLevel功能免費調整輸出信號的trise和tfall來顯著改善，這意味著開發人員不再需要采取昂貴的措施來提高其應用程序的EMC–電磁干擾性能。SMD硅時鐘振蕩器可以直接放置在現有的PCB布局上。此外，考慮到2.25至3.63 VDC的VDD范圍和非常嚴格的標準頻率公差，可以為部件鑒定、采購、管理和存儲節省大量資金。
