現實生活中如何構建經濟型的Oscillator元件

  在設計新的電子電路時,通常需要考慮晶體或石英晶體振蕩器合適的選擇:有多少空間?頻率穩定性的要求是什么?什么關于組件的成本和開發這部分電路的成本,通過晶體和分立元件構建自己的振蕩電路可能更經濟數量或如果沒有使用帶內部振蕩器的IC,通過使用晶體可以構建任何振蕩電路,甚至用于時鐘生成等簡單應用.

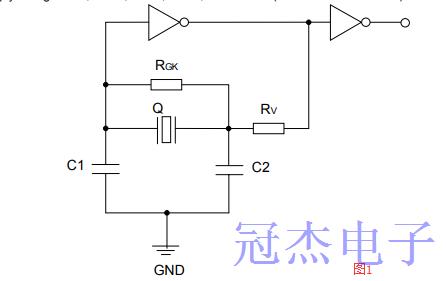

  建議少量使用以節省設計成本并使用更昂貴的振蕩器而不是水晶,通過使用oscillator crystal,不需要像晶體那樣的其他外部元件.這個也可能節省PCB上的空間,可以通過逆變器電路的適當反饋來創建振蕩器晶體在微控制器中的應用,大多數微控制器已經包含時鐘電路的基本元件.為了完成Pierce或Colpitts振蕩器類型的電路,只是晶體和其他外部無源元件需要,微控制器的應用手冊描述了必要的細節,為了盡量減少任何寄生效應,從微控制器到晶體電路的所有連接應保持盡可能短可能.

  在40MHz及以上的頻率下使用泛音SMD晶體需要一個特殊的濾波電路,濾波器電路由電容器和電容器組成電感,則電路以其基本模式振蕩(例如:第三泛音晶體預計在48MHz時,電路振蕩頻率為16MHz),具有泛音晶體的振蕩器電路應該是非常小心,經過嚴格測試,對于4MHz以上的頻率,不需要額外的串聯電阻,由于適當?shù)拇?lián)電阻通常包含在微控制器的逆變器級內.

  如果頻率與石英晶體的實際諧振頻率匹配,則晶體電路處于最佳狀態,該在其測試記錄中可以找到晶體在其指定負載電容下的實際諧振頻率.該在沒有探頭反饋的情況下測量頻率,通常這可以通過測量來實現微控制器另一端口的頻率,如果晶體被電容器過載,那么頻率小于要求*否則它更大),為了檢查晶體是否可以可靠地開始振蕩,可以手動將電阻器串聯焊接到水晶, SMD電阻最適合此測試,即使電阻值為a,電路也應振蕩X因子高于晶體的最大指定諧振電阻.

  本文介紹了所需的外部組件的方式,對于較小的SMD晶體振蕩器,應用振蕩器而不是晶體更經濟,石英振蕩器很容易申請并提供可靠的操作,對于較大的數量和僅用作簡單的時鐘發生器,晶體比振蕩器更合理.
