TXC晶振,溫補晶振,7Q晶振,石英晶振

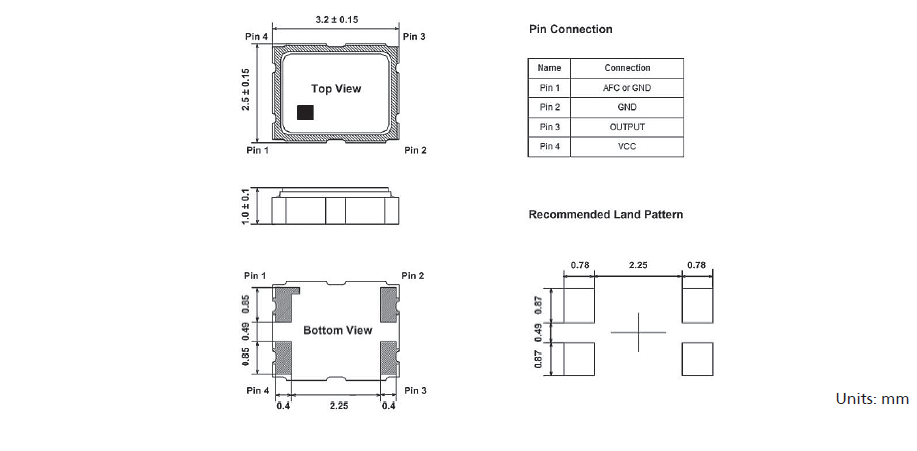

頻率:13~52MHZ 尺寸:3.2*2.5*1.0mm

具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.3 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.(可對應回流焊) 無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27839151

汽車溫補SMD晶振,4腳金屬面3225晶體,7Q晶振

TXC晶振,溫補晶振,7Q晶振,石英晶振,臺灣晶技為一專業之頻率組件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測組件(Sensor)，產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。
溫補晶振(TCXO),溫補石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率13MHz到52MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.
石英晶振頻率穩定度：關鍵參數，我們的高端晶振可以達到10-9級別。指在規定的工作溫度范圍內，與標稱頻率允許的偏差，用PPm（百萬分之一）表示。一般來說，晶振穩定度越高或溫度范圍越寬，價格越高。對于頻率穩定度要求±20ppm或以上的應用，可使用普通無補償的石英晶體振蕩器。對于介于±1 至±20ppm 的穩定度，應該考慮溫補晶振TCXO 。對于低于±1ppm 的穩定度，應該考慮恒溫晶振OCXO。如果客戶有十分特別的頻穩要求，我們可根據客戶要求參數定做。汽車溫補SMD晶振,4腳金屬面3225晶體,7Q晶振

型號	符號	7Q晶振
輸出規格	-	LV-PECL
輸出頻率范圍	fo	13~52MHz
電源電壓	VCC	1.8~3.3V
頻率公差（含常溫偏差）	f_tol	±2.5×10-6 max., ±100×10-6 max.
保存溫度范圍	T_stg	-40~+85℃
運行溫度范圍	T_use	-10~+70℃ ,-40~+85℃
消耗電流	ICC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	2.0μA max.
輸出負載	Load-R	10KΩ // 10PF
波形對稱	SYM	45~55% [at outputs cross point]
0電平電壓	VOL	VCC-1.81~VCC-1.62V
1電平電壓	VOH	VCC-1.025~VCC-0.88V
上升時間下降時間	tr, tf	5ms max. [20~80% Output, OutputN]
差分輸出電壓	VOD1, VOD2	-
差分輸出誤差	⊿VOD	-
補償電壓	VOS	-
補償電壓誤差	⊿VOS	-
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	VIL	VCC×0.3 max.
OE端子1電平輸入電壓	VIH	VCC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]

汽車溫補SMD晶振,4腳金屬面3225晶體,7Q晶振

電處理：將電源連接到有源晶振指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振，假如損壞那將不會工作。此外如果外接電源電壓高于晶振的規定電壓值，就很可能會導致石英晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。TXC晶振,溫補晶振,7Q晶振,石英晶振
負載電容與阻抗:有源石英晶振設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量儀器的負載阻抗晶體振蕩器。當輸入阻抗的測量儀器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。
當有源晶振發生外置撞擊時，任何石英晶體振蕩器在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致溫補貼片晶振損壞，或者頻率不穩定現象。不執行任何強烈的沖擊石英晶體振蕩器。如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點。汽車溫補SMD晶振,4腳金屬面3225晶體,7Q晶振
