NSK晶,有源晶振,差分晶振,NADD 7X5晶振

尺寸:5.0x7.0mm 頻率:77.76M~200MHZ, 小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗

訂購熱線：0755-27839151

產品相關資料

1XQJX

NSK-1

NSK晶,貼片晶振,NADD 7X5晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,有源晶振被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

津綻晶振公司是世界領先的頻率控制元件制造商：石英晶體、晶體振蕩器、壓控晶體振蕩器的主要和關鍵的電子產品的一部分.津綻為客戶提供高質量的晶體元件在電子產品的廣泛使用,例如,無線、電信、網絡、計算機及外圍設備、GSM等通信設備.津綻一直支持臺灣與國際客戶提供質量晶體超過10年.

NSK-2

型號	符號	NADD 7X5
輸出規格	-	LVDS
輸出頻率范圍	fo	77.76~622.08MHz
電源電壓	V_CC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-40?+85℃
運行溫度范圍	T_use	-10?+70℃ ,-40?+85℃
消耗電流	I_CC	20mA max.
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	100Ω (Output-OutputN)
波形對稱	SYM	45?55% [at outputs cross point]
0電平電壓	V_OL	-
1電平電壓	V_OH	-
上升時間下降時間	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分輸出電壓	V_OD1, V_OD2	0.247?0.454V
差分輸出誤差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
補償電壓	V_OS	1.125?1.375V
補償電壓誤差	⊿V_OS	50mV
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

NSK-3

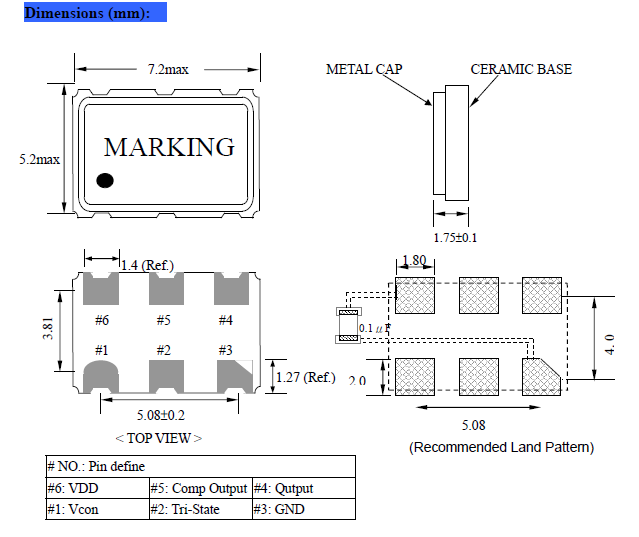

NADD 75 7050 LVDS OSC

4ZYSX

NSK-4

以下是NSK石英晶振電路設計匹配問題：
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）
Rf為具有200KΩ?1MΩ反饋電阻.它的內置芯片一般設置.
Rd為限流電阻470Ω與1KΩ?.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.
一個穩定的振蕩電路需要的負電阻,其值應是晶振阻力的至少五倍.它可寫為|-R|>5的Rr.
例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明：
線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值.
（3）振蕩期間測量R的值.
（4）你將能夠獲得負電阻的值,|?R|= R +的Rr,和RR =晶振的阻力.
附：所連接的電路的雜散電容,可能會影響測定值.
如果晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路.如果是這樣的話,我們有三種方法來改善這樣的情況：
降低外部電容（Cd和CG）的值,并采用其他晶振具有較低負載電容（CL）.
采用具有較低電阻（RR）的晶振.
使用光盤和CG的不等價的設計.我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.
當有信號輸出從XOUT但不辛,其表示后面的功耗的情況下 - 電極后端電路是極其巨大的.我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路.
但1-5的方法上面提到的,你也可以按照步驟1-4-4的三種方法.如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助,如果你的問題不能得到解決.系統無法運行,因?yàn)榫w沒有足夠的輸出波形振幅.
5HBFZ

臺產晶振津綻NSK環?；纠砟睿?/span>

1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.

2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.

3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.

4為構建循環型社會做出貢獻,致力于減少石英晶振,貼片晶振,有源晶振,石英晶體振蕩器,NSK石英體廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.

5.推進環保型業務,充分發揮綜合實力,推進環保型業務,為減輕社會的環境負荷做出貢獻.

6.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.

NSK晶振環保環境與發展對策：實行可持續發展戰略.采取有效措施,防治工業污染.提高石英晶振,有源晶體振蕩器,OSC晶振材料的+能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.NSK晶,貼片晶振,NADD 7X5晶振
