NSK晶振,有源晶振,32.768K晶振,NAOD晶振

尺寸:5x7mm 頻率：32.768KHZ, NSK貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

訂購熱線：0755-27839151

產品相關資料

1XQJX

NSK-1

NSK晶振,有源晶振,32.768K晶振,NAOD晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

NSK石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

臺灣津綻NSK晶體科技股份有限公司擁有超過 10 年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最好的服務品質.NSK是津綻石英科技股份有限公司於全球的銷售品牌,具有良好競爭性的價格及靈活快速的交貨管理.

NSK-2

項目	符號	規格說明	條件
輸出頻率范圍	f₀	32.768KHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.60 V to 3.63 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

3CC

NSK-3

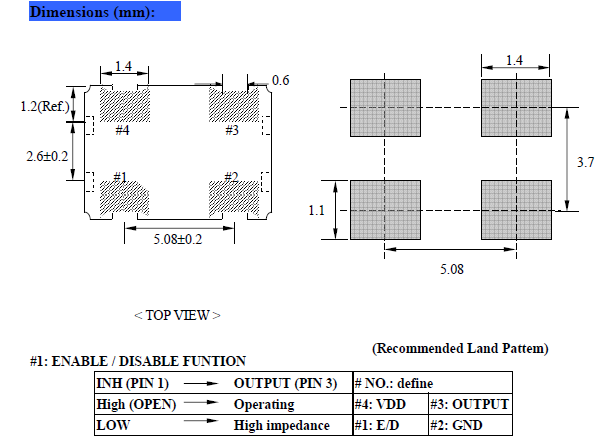

NAOD 75 7050 32.768k OSC

4ZYSX

NSK-4

在使用NSK晶振時應該注意以下事項：

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。NSK晶振,有源晶振,32.768K晶振,NAOD晶振

5HBFZ

NSK-5

臺灣津綻晶振NSK晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.

臺灣NSK晶振環?；纠砟睿?/span>

1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.

2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.

3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.

4為構建循環型社會做出貢獻,致力于減少石英晶振,NSK貼片晶振,有源晶振,石英晶體振蕩器,NSK石英體廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.

5.推進環保型業務,充分發揮綜合實力,推進環保型業務,為減輕社會的環境負荷做出貢獻.

6.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.

NSK-6

聯系人：李玉龍

電話：86-0755-27839151

手機：13828756848

QQ:987260611

郵箱：guanjiedz@163.com

www.ljbzc.com

地址：深圳市寶安區中心區商都賽格電子大廈1C48
